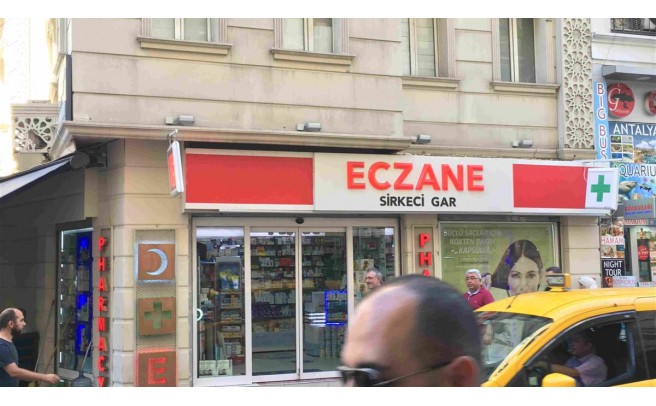

Eczane E Tabela: Modeller, Işık Seçenekleri ve Dikkat Edilecekler

Eczane E tabela, eczanelerin uzaktan tanınmasını sağlayan, üzerinde "E" logosu bulunan ışıklı levhadır. Eczacılar ve Eczaneler Hakkında Yönetmelik'in 25. maddesine göre bu levha, eczanenin bulunduğu parsel sınırları içinde, iki cepheden kolayca görülecek yükseklikte konulur; asgari ve azami ebatları ile renkleri Türk Eczacıları Birliği (TEB) standartlarına göre belirlenir. E tabela, eczane adının yazdığı eczane tabelasından ayrı bir levhadır.

Bu rehberde eczane E tabelasının ve eczane isim levhasının hangi kurallara tabi olduğunu, TEB'in eczane levha standartlarındaki ölçüleri, İstanbul'daki belediye yönetmeliğinin eczaneler için koyduğu ölçü sınırını, ışık seçeneklerini, montajda dikkat edilecekleri ve sık yapılan hataları anlatıyoruz. 1993'ten beri tabela tasarlayıp atölyemizde üreten ve montajını yapan Tabela Dünyası olarak, yazıdaki kuralları resmi metinlerden aktardık; kesin olmayan noktalarda ise eczacı odanıza veya belediyenize teyit etmenizi özellikle belirttik.

Eczane E Tabela ile Eczane Tabelası Arasındaki Fark

Eczane cephesinde yönetmeliğin ayrı ayrı düzenlediği iki farklı levha bulunur:

Günlük dilde ikisine birden "eczane tabelası" denir; ancak sipariş verirken, fiyat alırken ve belediyeye başvururken bu iki levhayı ayrı kalemler olarak ele almak gerekir. Tabela Dünyası'nın ürettiği eczane cephe çözümlerine eczane tabelaları sayfamızdan göz atabilirsiniz.

Yönetmelik Ne Diyor? Eczacılar ve Eczaneler Hakkında Yönetmelik Madde 25

Eczane tabelasına ilişkin temel kurallar, 12 Nisan 2014 tarihli Resmî Gazete'de yayımlanan Eczacılar ve Eczaneler Hakkında Yönetmelik'in "Eczane ismi, levhası ve vitrini" başlıklı 25. maddesinde yer alır. Maddenin tabela ile ilgili fıkraları 29 Haziran 2019 tarihli değişiklikle bugünkü hâlini almıştır. Özetle:

• İsim levhası: Eczanelerin görülebilir cephelerinden en az birine, eczane olarak kullanılan yerin sınırları içinde kalmak kaydıyla, eczanenin adını gösteren ve özellikleri TEB tarafından standardize edilmiş ışıklı veya ışıksız levha konulur.
• İstisna: Kültür ve tabiat varlığı niteliğindeki yerlerde faaliyet gösteren eczaneler ile uluslararası havalimanlarındaki eczaneler için isim levhası zorunluluğu aranmaz.
• E logolu levha: Eczanenin bulunduğu parsel sınırları içinde olmak, asgari ve azami ebatları ile renkleri TEB standartlarına uymak ve iki cepheden kolayca görülecek yükseklikte olmak kaydıyla "E" logolu ışıklı levha konulur.
• Yasaklar: Eczanelerin önüne, cadde ve sokaklara seyyar veya totem tabela, afiş ve benzeri haksız rekabet oluşturacak tabela ve cisimler konulamaz. Vitrinlere ürün tanıtımı amacıyla levha veya ilan yapıştırılamaz.

Standart levha zorunluluğu hangi eczaneleri kapsıyor?

Yönetmeliğin geçici 4. maddesinin 27 Mayıs 2023'te değiştirilen ikinci fıkrasına göre, 25. maddedeki "TEB tarafından standardize edilmiş ışıklı veya ışıksız levha" yükümlülüğü yeni açılan, devir ve nakil olan serbest eczaneler tarafından bu hükmün yürürlüğe girdiği tarihten itibaren yerine getirilir. Mevcut eczanenizin durumunu değerlendirirken bu hükmü ve odanızın güncel duyurularını birlikte dikkate alın.

Nöbetçi eczane levhası

Yönetmeliğin 26. maddesine göre eczaneler kapalı olsalar dahi nöbetçi eczanelerin adı, adresi ve telefon bilgilerini dışarıdan görülebilir, kolayca okunabilir şekilde ışıklandırılmış veya dijital ortamda ilan etmelidir. Bu levha da cephe planlamasında yer ayrılması gereken bir elemandır.

TEB Eczane Levha Standartları: Ölçüler

TEB'in yayımladığı Eczane Levha Standartları Kılavuzu, Yönetmelik'in 25. maddesine dayanır ve eczane isim levhasını cephe (zemin) ölçüsüne göre standartlaştırır. Kılavuzdaki temel ölçüler şöyledir:

400 cm ve üzeri cephelerde beyaz zemin 300 x 100 cm sabit kalır, yalnızca kırmızı taşıyıcı levha cephe genişliğine göre uzar. Kılavuza göre beyaz levha, kırmızı taşıyıcının sağında ve solunda eşit pay kalacak şekilde, giriş kapısının konumundan bağımsız olarak ortalanarak monte edilir.

Malzeme ve renk şartları

Kılavuzun "kübik kabartmalı pleksi kutu harf levha" teknik özellikleri bölümünde öne çıkan şartlar:

• Taşıyıcı konstrüksiyon: Demir profil; alt ve üst yatay profiller en az 30x30x2 mm, ara taşıyıcılar 30x20x2 mm ve en fazla 100 cm aralıkla; tüm profiller antipas boyalı; arka yüzey 0,50 mm gofrajlı alüminyumla kapalı.
• Alüminyum kasa: Kırmızı ve beyaz zeminler 2 mm alüminyum; kırmızı alın ve yan alınlar RAL 3020, beyaz üst zemin RAL 9003 elektrostatik toz boya; boya öncesi kromatlama ve alodine işlemi.
• "Eczane" yazısı: 4 mm kırmızı pleksiglas ile fon baskı, ışığın homojen dağılması için difüzyonlu pleksiglas, prizma üçgen (kübik) kutu harf, yazı karakteri Avenir Next Pro Bold.
• Eczane ismi: Beyaz zemin üzerine büyük harflerle ışıksız folyo, yazı karakteri Avenir Next Pro.
• Modüler yapı: Beyaz zemin, kırmızı alın üzerine modüler olarak takılır; montaj vidaları ve profiller görünmez.

Kılavuza göre levhanın ışıklı ya da ışıksız olması eczacının tercihindedir. Işıklı levha tercih edilirse yalnızca "ECZANE" yazısında LED aydınlatma kullanılır, eczane isminde hiçbir şekilde aydınlatma olmaz. Bu kuralın sipariş aşamasında üreticiye açıkça iletilmesi gerekir.

E Logolu Işıklı Levha: Ölçü ve Konum

Yönetmelik, E logolu levhanın asgari ve azami ebatlarının ve renklerinin TEB tarafından belirleneceğini söyler; kılavuzun yukarıdaki bölümü ise isim levhasını tarif eder. Bu nedenle E logosunun güncel ölçü ve renk şartlarını bağlı olduğunuz eczacı odasına teyit etmenizi öneririz.

Referans olması için: Adana Eczacı Odası'nın 2008 tarihli duyurusunda, o dönemki TEB kararı ve mevzuata dayanılarak E logolu panonun 60x60 cm kare alüminyum kasadan yapılacağı, kırmızı LED kullanılacağı ve panonun eczanenin konumu ile talebine göre çift veya tek taraflı olabileceği bildirilmişti. Bu bilgi eski mevzuat dönemine ait olduğundan bugün için bağlayıcı kabul etmeden önce odanızdan güncel şartnameyi isteyin.

İstanbul'da belediye yönetmeliğinin eczane hükmü

İstanbul Büyükşehir Belediyesi'nin 2017 tarihli İstanbul Reklam, İlan ve Tanıtım Yönetmeliği, genel olarak cepheden çıkıntı yapan tabelalara izin vermezken eczaneler için özel bir hüküm içerir. Buna göre eczane cephelerine, her cephede bir adet olmak üzere en fazla 0,50 m genişlik, 0,70 m boy ve 0,20 m derinlikte, cepheye dik ve yerden yüksekliği en az 2,40 m olan tanıtım elemanı konulabilir. Cepheye dik monte edilen E levhası planlanırken bu ölçüler ve ilçe belediyenizin güncel uygulaması birlikte kontrol edilmelidir.

Konum için pratik kontrol listesi

• Levha eczanenin parsel sınırları içinde mi?
• İki yönden gelen yaya ve araçlar tarafından kolayca görülebiliyor mu?
• Yerden yüksekliği yaya geçişini ve kapı açılışını engellemiyor mu?
• Komşu işyerinin tabelasını veya ağaçları kapatıyor mu?
• Elektrik beslemesi içeriden, görünmeyen şekilde verilebiliyor mu?

Eczane E Tabela Işık Seçenekleri

E tabelanın temel işlevi, eczanenin özellikle akşam ve gece saatlerinde uzaktan fark edilmesidir. Manisa Eczacı Odası'nın 2020 tarihli hatırlatma duyurusunda da E logolu levhanın eczanenin çalışma saatlerinde ve nöbet hizmeti sırasında yanık olması gerektiği vurgulanmıştır. Bu yüzden ışık sisteminin seçimi, levhanın ömrü boyunca en çok önem taşıyan karardır. Renk ve logo standardı TEB'e ait olduğundan aşağıdaki seçenekler yalnızca teknik uygulama farklarıdır.

Tek yüz mü, çift yüz mü?

Cepheye dik monte edilen E levhası, iki yönden görülebilmesi için genellikle çift yüzlü yapılır. Köşe konumdaki eczanelerde ise cephe yapısına göre farklı çözümler gerekebilir. Çift yüzlü levhalarda iki yüzün eşit parlaklıkta olması ve kasanın ortasındaki elektronik aksamın servis için kolay açılabilmesi önemlidir.

Elektrik ve kontrol

• Güç kaynağı: Dış mekâna uygun, havalandırılabilir ve servis için ulaşılabilir bir noktada olmalıdır.
• Zaman rölesi veya kumanda: Çalışma ve nöbet saatlerinde levhanın yanık kalmasını kolaylaştırır.
• Parlaklık ayarı: Dar sokaklarda karşı binadaki konutları rahatsız etmemek için parlaklığın ayarlanabilmesi faydalıdır. Belediye yönetmeliği de ışık şiddetinin çevreyi rahatsız etmeyecek düzeyde olmasını ister.
• Kablo güzergâhı: Kablo cepheden sarkmamalı, konstrüksiyon içinden ve içeriden beslenmelidir.

LED sistemleri hakkında daha fazla teknik bilgi için LED tabela rehberimize ve kutu içi aydınlatma mantığı için lightbox tabela yazımıza bakabilirsiniz.

Üretim ve Montaj Süreci

Bir eczane cephesinin E tabela ve isim levhasıyla birlikte hazırlanması, atölyemizde genel olarak şu adımlarla ilerler:

1. Cephe keşfi: Cephe genişliği ölçülür; TEB kılavuzundaki 200 cm, 300 cm veya 400 cm ve üzeri standartlardan hangisinin uygulanacağı belirlenir.
2. Belediye ve oda kontrolü: E levhasının dik montaj ölçüleri, yerden yükseklik ve izin gereklilikleri belediyeden; güncel E logo şartları eczacı odasından teyit edilir.
3. Teknik çizim: Kırmızı taşıyıcı, beyaz modüler levha, "ECZANE" kutu harfleri ve isim folyosu ölçülü çizilir.
4. Konstrüksiyon ve kasa üretimi: Demir profil iskelet, antipas boya, alüminyum kasa büküm ve elektrostatik boya.
5. Harf ve ışık montajı: Kübik pleksi kutu harfler hazırlanır, LED yalnızca "ECZANE" yazısına yerleştirilir.
6. Atölye testi: Işık homojenliği, sızdırmazlık ve güç kaynağı kontrol edilir.
7. Cephe montajı: Taşıyıcı cepheye sabitlenir, beyaz modül ortalanarak takılır, E levhası dik konsola monte edilir.

Eczane isim levhasında kullanılan kübik harf tekniği, genel olarak pleksi kutu harf tabela ve ışıklı kutu harf tabela üretimine benzer. Sürecin genel adımları için tabela yaptırma süreci sayfamıza da bakabilirsiniz.

İzin, Vergi ve Yasaklar

Eczane tabelası, meslek mevzuatına ek olarak belediye kurallarına da tabidir. Üç noktaya dikkat etmek gerekir:

• Belediye izni: Cephedeki tanıtım elemanları için belediyeden izin alınması gerekir. Sürecin genel işleyişini tabela izni ve yönetmeliği rehberimizde anlattık.
• İlan ve reklam vergisi: Işıklı levhalar 2464 sayılı Kanun'a göre ilan ve reklam vergisine tabidir ve çok cepheli levhalarda her yüz ayrı hesaplanır. Ayrıntılar için tabela vergisi rehberimize bakın; tutarı belediyenize teyit edin.
• Yasak uygulamalar: Eczane önüne seyyar tabela, totem veya afiş konulamaz; vitrin camına ürün tanıtımı amaçlı levha ya da ilan yapıştırılamaz. Manisa Eczacı Odası'nın duyurusunda vitrin camına yalnızca eczacı ve eczane adının yazılması gerektiği de hatırlatılmıştır.

Eczane Tabelasında Sık Yapılan Hatalar

1. Eczane ismini ışıklandırmak: TEB kılavuzuna göre ışıklı levhada yalnızca "ECZANE" yazısı aydınlatılır.
2. Beyaz levhayı kapıya göre kaydırmak: Kılavuz, beyaz levhanın giriş kapısının konumundan bağımsız olarak kırmızı taşıyıcı üzerinde ortalanmasını ister.
3. Standart dışı font ve renk: Avenir Next Pro yazı karakteri ile RAL 3020 ve RAL 9003 renkleri dışında seçim yapmak standarda aykırılık oluşturur.
4. Parsel dışına taşan E levhası: Yönetmelik, E logolu levhanın parsel sınırları içinde olmasını şart koşar.
5. Kaldırıma ayaklı tabela koymak: Seyyar veya totem tabela yasağı, küçük bir kaldırım panosunu da kapsayabilir.
6. Nöbet levhasını unutmak: Nöbetçi eczane bilgisinin eczane kapalıyken de görülebilir ve ışıklı ya da dijital olması gerekir.
7. Zayıf konstrüksiyon: Dik montajlı çift yüzlü levhalar rüzgâr yükü alır; konsol ve ankraj cephe malzemesine göre seçilmelidir.

Sipariş Öncesi Kontrol Listesi

• Cephe genişliğim kaç cm, hangi TEB standardı uygulanacak?
• Eczanem yeni açılış, devir veya nakil kapsamında mı?
• E logolu levhanın güncel ölçü ve renk şartını eczacı odamdan aldım mı?
• Belediyem cepheye dik levha için hangi ölçüleri kabul ediyor?
• İsim levhası ışıklı mı olacak, ışıksız mı?
• Nöbetçi eczane bilgisini hangi levha veya ekranla göstereceğim?
• Montaj için bina yönetimi veya mal sahibi onayı gerekiyor mu?

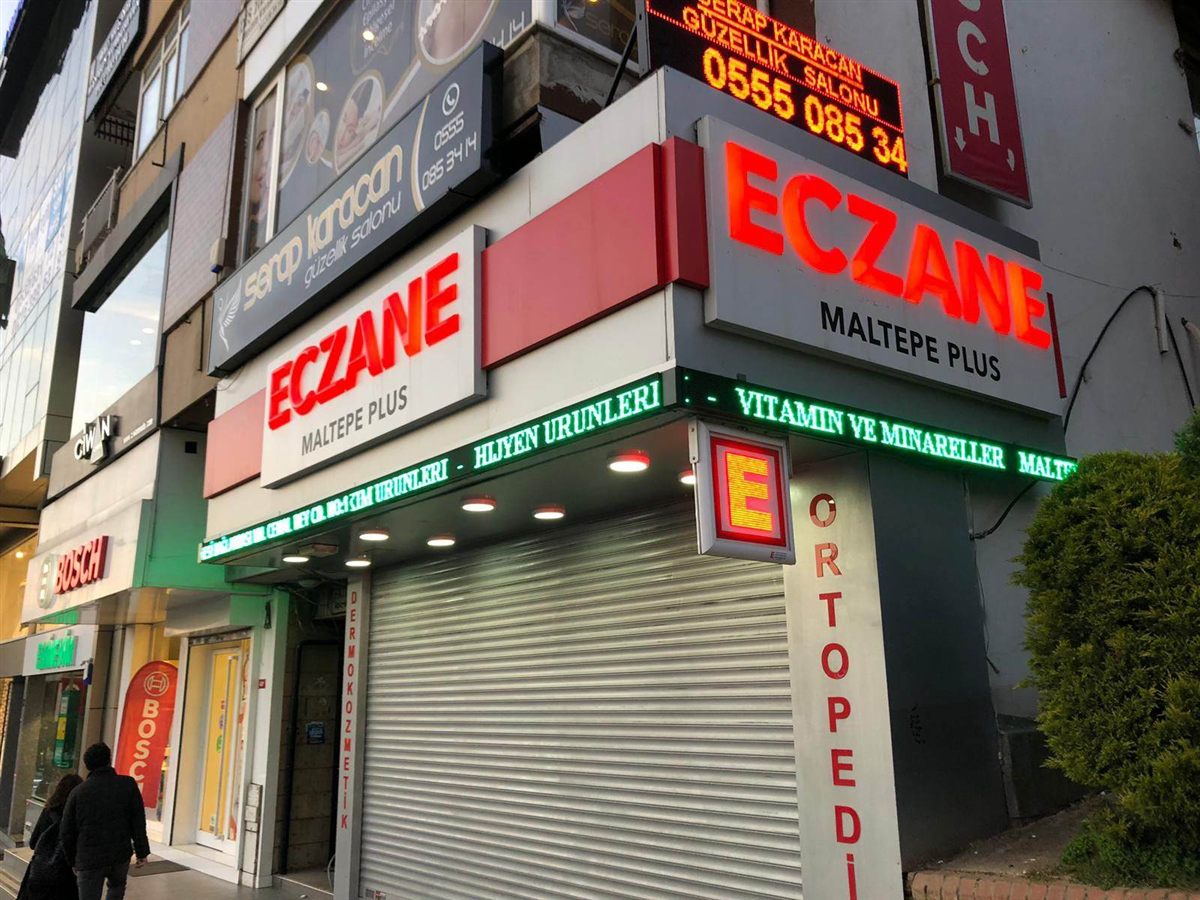

Anadolu Yakası'nda, özellikle Maltepe tabela ve Kadıköy tabela projelerinde eczane cephelerini keşiften montaja kadar yürütüyoruz. Sağlık sektöründeki diğer cephe çözümleri için klinik tabelası sayfamıza da göz atabilirsiniz.

Sıkça Sorulan Sorular

Eczane E tabela zorunlu mu?

Eczacılar ve Eczaneler Hakkında Yönetmelik'in 25. maddesi, eczanenin parsel sınırları içinde, iki cepheden kolayca görülecek yükseklikte "E" logolu ışıklı levha konulacağını düzenler. Ebat ve renkleri TEB standartlarına göre belirlenir. Kendi eczanenize ilişkin uygulamayı eczacı odanıza teyit edin.

E tabela hangi renkte olmalı?

Yönetmelik, E logolu levhanın asgari ve azami ebatları ile renklerinin Türk Eczacıları Birliği tarafından belirleneceğini söyler. Güncel renk ve ölçü şartnamesini bağlı olduğunuz eczacı odasından temin etmeniz gerekir.

Eczane tabelası ölçüleri nedir?

TEB Eczane Levha Standartları Kılavuzu'na göre 200 cm cephede beyaz levha 150 x 50 cm, kırmızı levha 200 x 45 cm; 300 cm cephede beyaz levha 225 x 80 cm, kırmızı levha 300 x 70 cm'dir. 400 cm ve üzeri cephelerde beyaz levha 300 x 100 cm olur, kırmızı levha cepheye göre uzar.

Eczane isim levhası ışıklı olabilir mi?

Evet, levhanın ışıklı veya ışıksız olması eczacının tercihindedir. Ancak kılavuza göre ışıklı levhada yalnızca "ECZANE" yazısı LED ile aydınlatılır; eczane ismi hiçbir şekilde aydınlatılmaz.

İstanbul'da cepheye dik eczane levhası ne kadar büyük olabilir?

İstanbul Reklam, İlan ve Tanıtım Yönetmeliği'ne göre eczane cephelerine her cephede bir adet, en fazla 0,50 m genişlik, 0,70 m boy ve 0,20 m derinlikte, cepheye dik ve yerden en az 2,40 m yükseklikte tanıtım elemanı konulabilir. İlçe belediyenizin güncel uygulamasını teyit edin.

Eczane önüne totem veya ayaklı tabela konulabilir mi?

Hayır. Yönetmeliğe göre eczanelerin önüne, cadde ve sokaklara seyyar veya totem tabela, afiş ve benzeri haksız rekabet oluşturacak tabela ve cisimler konulamaz.

Eczane E tabelası için vergi ödenir mi?

Işıklı levhalar 2464 sayılı Belediye Gelirleri Kanunu kapsamında ilan ve reklam vergisine tabidir ve çok cepheli levhalarda her yüz ayrı hesaplanır. Tutar belediyeye göre değiştiği için belediyenizin gelirler birimine danışın.
